無線式タイマー作動型閉め忘れ防止センサー

無線式タイマー作動型閉め忘れ防止センサー(閉め忘れ警告装置)

タイマー内蔵タイプの扉閉め忘れ警告装置です。



ドアセンサーを設置した扉や窓が開いた状態が一定時間継続すると、警報盤がアラーム音を作動させてお知らせします。アラーム音はセンサーを取付けたドアを閉めると自動的に停止します。



冷蔵庫、冷凍庫やショーケースの扉、温度や湿度管理の難しい工場や保管庫の閉め忘れ防止対策に。



タイマー作動型閉め忘れ防止センサー
冷蔵庫や冷凍庫、宝石店などのお店のショーケース、医薬品保管庫、半導体工場のクリーンルーム、病院の扉、金庫、ロッカー、書庫、大事なお部屋のドアの出入り監視、金庫などの閉め忘れ防止対策に。





扉が開いた時
無線式閉め忘れ確認ドアセンサー
無線式閉め忘れ確認ドアセンサー
磁気センサーと磁石をドアに取り付けます。
ドアが開くとアラーム音内蔵無線受信機に向けて開いた事を知らせる電波が発信されます。

近距離無線10〜15m

アラーム音内蔵無線受信機
センサーからドアが開いたことを知らせる無線信号を受信すると内蔵タイマーがカウントダウンをはじめます。
ドアがタイマー設定された時間、開放された状態が継続するとアラーム音を発します。





扉が閉まった時
無線式閉め忘れ確認ドアセンサー
ドアが閉まるとアラーム音内蔵無線受信機に向けてドアが閉まったことを知らせる電波が発信されます。

近距離無線10〜15m

アラーム音内蔵無線受信機
ドアが閉まったことを知らせる電波を受信するとアラーム音は停止し待機状態に戻ります。





日本製の商品です。日本国内の工場で組み立て、開発が行われている本格派システムです。

利用方法

冷凍庫などドア開閉センサーを設置した扉が一定時間開いた状態が続くと警報受信盤が警告音を作動させてお知らせします。
冷蔵庫や宝石店などのお店のショーケース、会社の通用口、病院の医薬品保管庫、トイレの扉、半導体工場など温度や湿度管理の大切なお部屋の入退出管理にご利用いただけます。





(動作例)
1.無線式閉め忘れ確認ドアセンサーを取り付けたドアが開きます。

2.アラーム音内蔵無線受信機に内蔵されたタイマーのカウントダウンがスタートします。

3.タイマーで設定された時間が過ぎるとアラーム音内蔵無線受信機からアラーム音が鳴り始めます。

4.センサーをつけたドアを閉めるとアラーム音内蔵無線受信機のアラーム音は停止します。スイッチやリモコンなどの手動操作は必要ありません。





(動作例)
1.無線式閉め忘れ確認ドアセンサーを取り付けたドアが開きます。

2.アラーム音内蔵無線受信機に内蔵されたタイマーのカウントダウンがスタートします。

3.タイマーで設定された時間が経過する前にドアを閉めます。

4.無線受信機のタイマーのカウントダウンは停止し、タイマーは”0”にリセットされます。アラーム音は鳴りません。待機状態に戻ります。

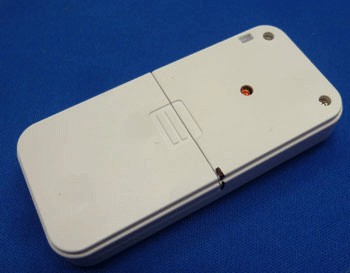

無線式閉め忘れ確認ドアセンサー

無線式閉め忘れ確認ドアセンサー
無線送信機内蔵。
無線式閉め忘れ確認ドアセンサーは、センサー本体と磁石が対になっています。磁石を扉の動く方に、センサー本体をドア枠の方に付属の両面テープで固定します。



扉が開いて、センサー本体とマグネットが離れると ドアが開いたことを報せる信号を受信機に電波を送ります。扉が閉まってセンサー本体とマグネットがくっつくと、ドアが閉まったことを報せる信号を受信機に送ります。



センサーと磁石は裏面付属の両面テープでドア枠に接着します。



電源:CR2032ボタン電池2個
使用頻度が少ない場合も2年に1回程度を目安に電池交換をおすすめします。
使用温度 −10度〜+45度(RH65%)
サイズ:縦約79o×横31o×厚さ11o 重量約23グラム
※予告無しで外観が変更になる場合がございます。

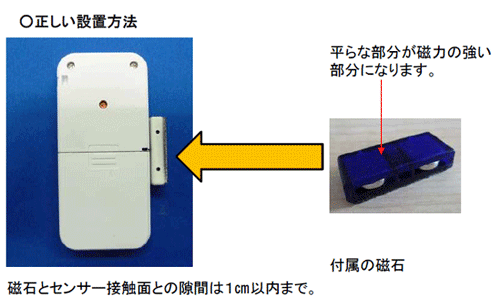

無線式閉め忘れ防止センサーのよい取り付け例
上 無線式閉め忘れ防止センサーのよい取り付け例。
センサーを横から見ると磁石が隠れるような状態です。
磁石の平たい面がセンサー本体のスイッチ部分に密着する感じの位置関係です。磁石とセンサー本体の接触部分の隙間が1p以上離れると、扉が開いたと認識します。





ご注意
無線式閉め忘れ防止センサーは内部のアンテナの位置関係で、 センサーを横向きに取り付けた場合、 もしくはセンサー本体をドア側(動く方)、磁石を枠側の方に接着した場合も 電波の飛ぶ距離が短くなる事がございますのでご注意ください。

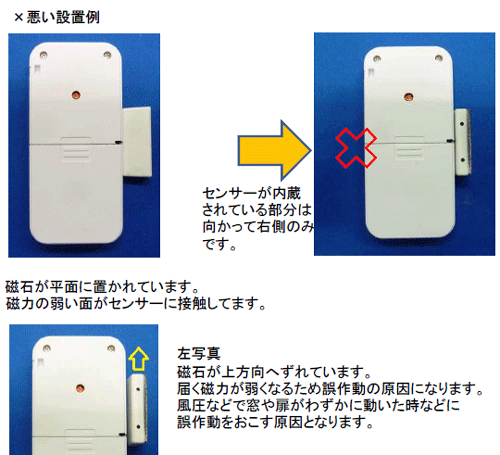

無線式閉め忘れ防止センサーのよい取り付け例
無線式閉め忘れ防止センサーの良くない取り付け例。
センサー本体と磁石の接触面に、左右上下にずれや隙間ができている取付例。

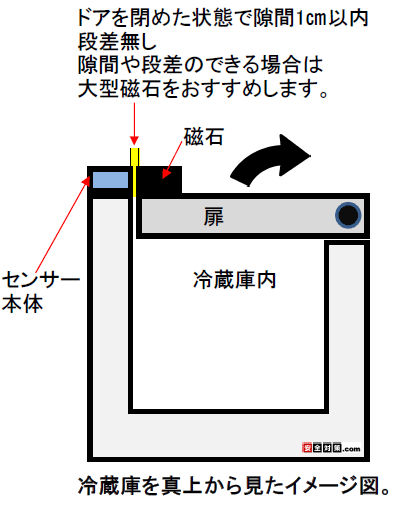

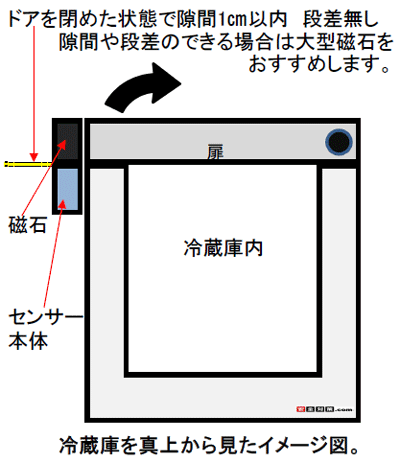

以下 冷蔵庫、冷凍庫を真上から見たイメージ図。
覆い被さったような扉の場合。扉を開け閉めした時に大きく動く扉の端の部分にセンサーを接着します。
扉の枠部分にセンサー本体、動く方に磁石を貼り付けます。
標準磁石をご利用の場合は扉を閉めたときに磁石とセンサーの間の隙間が1センチ以下になるように接着してください。1センチ以上の隙間や段差が発生する時は棒形の磁力の強い大型磁石(大型マグネット)をおすすめします。業務用の大型冷蔵庫、冷凍庫では大型磁石のご利用をおすすめします。
覆い被さったような扉の場合。扉を開け閉めした時に大きく動く扉の端の部分にセンサーを接着します





以下のような形状の冷蔵庫の扉も同様となります。
扉を開け閉めした時に大きく動く扉の端の部分にセンサーを接着します。
扉の枠部分にセンサー本体、動く方に磁石を貼り付けます。
標準磁石をご利用の場合は扉を閉めたときに、磁石とセンサーの間の隙間が1センチ以下になるように接着してください。1センチ以上の隙間や段差が発生する時は棒形の磁力の強い大型磁石(大型マグネット)をおすすめします。業務用の大型冷蔵庫、冷凍庫では大型磁石のご利用をおすすめします。
標準磁石をご利用の場合は扉を閉めたときに、磁石とセンサーの間の隙間が1センチ以下になるように接着してください

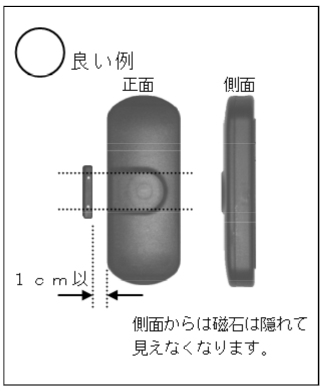

センサー本体と磁石のよい位置関係
センサー本体と磁石のよい位置関係。

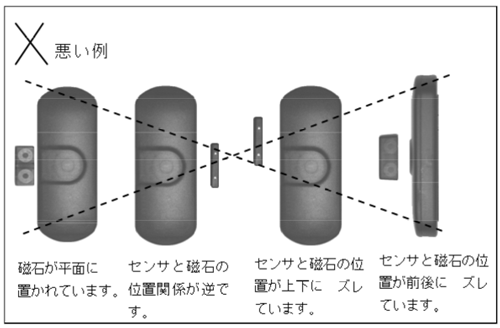

センサー本体と磁石の悪い位置関係
センサー本体と磁石の悪い位置関係。







タイマー作動型閉め忘れ防止センサーの無線式閉め忘れ確認ドアセンサーに貼り付ける際の注意点。
閉め忘れ確認ドアセンサーの電波はアンテナが地面に垂直に立っていると遠くまで届きます。
無線送信能力を充分に発揮させるには、貼り方があります。閉め忘れ確認ドアセンサーの中の回路基板にケースの長手方向に沿ってアンテナが作られています。
電波はアンテナが地面に垂直に立っていると遠くまで到達しますので、閉め忘れ確認ドアセンサーはできるだけ横にして取り付けないようにしてください。



ドアに付ける場合も地面に垂直に付けます。マグネットをドアの動く方に付け、センサーの方を動かない梁に付けます。送信機の付いているセンサーをドアに付けると、ドアの回転と一緒に送信をすることになりますからコントローラーに電波が届くにくい現象が起こります。



閉め忘れ確認ドアセンサーを接着する扉が鉄製扉の場合、アンテナが鉄板に近接していると送信能力が低下しますので、どうしても鉄製のドアに付けなくてはならない場合はセンサーと扉の間に樹脂などの厚み約5〜10mmほど板(スペーサー)を間に入れて取り付けると影響を小さくすることが出来ます。
無線式閉め忘れ確認ドアセンサーを取り付けた扉を開いてセンサーと磁石が離れるとセンサー本体中央の赤色LEDが点滅します。LEDの点滅が電波を発信している合図となります。センサーを設置の際は必ず確認してください。





結露のひどい場所では必ずサッシの上方に取り付けてください。
両面テープは強力です。接着力が強すぎると感じる場合は両面テープを全部剥がさず、貼り付け面積を調整しながら貼り付けてください。

アラーム音内蔵無線受信機

アラーム音内蔵受信機
閉め忘れ確認無線受信警報機。
タイマー回路内蔵。
閉め忘れ防止センサーから、 扉が開いた電波を受けると内蔵タイマーがカウントダウンをはじめます。



タイマー時間は1秒間(扉が開いたら即発報する状態)から最長10分までの幅で設定できます。



扉が開いたままの状態が継続し、タイマー設定された時間が経過するとアラーム音が鳴りはじめます。
音色 ビーッ、という感じの音です。(部品調達の関係で音色は変更になる場合があります)



扉を閉めて扉が閉まった無線信号をドアセンサーから受信すると受信機のアラーム音はストップ、 再び待機状態に戻ります。





(例)
タイマー時間を20秒間に設定したアラーム音内蔵受信機の動きです。
センサーを取り付けたドアが開くと、受信機側面のLEDが点滅し始めます。

ドアが開いた状態が20秒間継続するとアラーム音が鳴り始めます。

ドアを閉めると受信機のアラーム音は停止します。





電源:AC100V(ACアダプター)



システムを使用しないときは受信機の電源プラグをコンセントから抜いてください。
受信機サイズ :110×150×40ミリ(電源線は含みません。)
電源ケーブル1m付属。ネジで壁面などに固定します。
使用温度 −5度〜+45度(RH65%)



ご注意
1台の受信機にはセンサー1個しか登録できません。





本製品は日本国の電波法に合わせた設計になっております。外国の電波法にはマッチしておりませんので日本国内でご利用いただければと存じます。製品保証も日本国内の使用時のみとなっております。

無線中継機(追加オプション品)

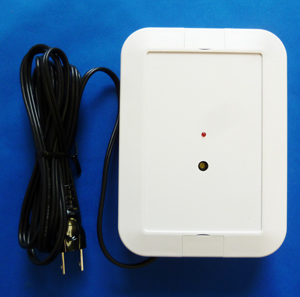

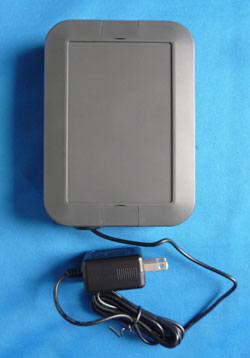

無線中継機
電波の届く距離を伸ばしたり、壁などの電波を遮断する途中の障害物を避ける迂回ルートを設定したりするために利用する機器です。電波発信側機器と受信側機器の間に配置します。



個々の機器から10〜15m以内で利用できます。見通しのいい空間ですと電波の届く距離は約2倍にすることができます。
電波は指向性はありませんので、曲がり角や障害物を電波が迂回しながら通すようなご利用法方も可能です。



電源はAC100V。家庭用電源ACアダプター。
中継器の増設は1セットで2台(No.1、No.2)までです。
※中継機のご利用をご検討の場合はご相談ください。





無線中継機の利用方法
無線中継機は電源を入れるだけで動作する機器ですので、商品導入後に電波の届きにくい現象がでた場合、後日の追加ご購入による導入も可能です。
本製品専用の電波を中継すると側面の赤色LEDがチカチカ点滅します。





(利用例)

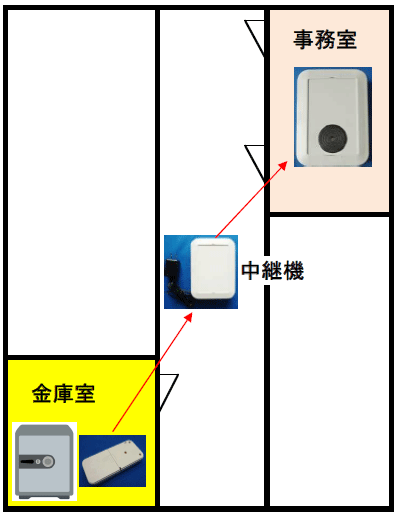

事務室と別の部屋にある金庫の扉の開けっ放しの防止対策。
金庫の扉が開けっ放し、もしくは半開きの状態が続くと、中継機を介して事務室の受信機でアラーム音が作動します。
事務室と別の部屋にある金庫の扉の開けっ放しの防止対策

価格とお問い合わせ、お見積もりのご依頼

タイマー作動型閉め忘れ防止センサー基本セット
1ドア監視タイプ−1回線用
1セット42000円
価格は消費税、配送料は別。



内訳
1.アラーム音内蔵受信機 1台
2.無線式閉め忘れ確認ドアセンサー 1個
  標準小型磁石1個付属





※追加オプション
大型マグネット
磁力が強く、冷蔵庫と扉の間に隙間や段差がある場合におすすめします。
1個2000円
大型磁石





通信環境
無線機器は、金属製のラックに置いたり、テレビや冷蔵庫、電子レンジなどの大型家電の傍に配置すると、電波の受信感度が悪くなる場合があります。
受信感度が悪くなった場合は機器の向きを変えてみたり、機器を数m離れた位置を変えてお試しください。
また、鉄筋コンクリート造り、鉄骨造りの建物でご利用の場合は建物の部材に電波が遮られる場合がありますので、 距離に余裕をもって機器の配置をご検討ください。



ご希望の内容に応じましてお見積もりを承ります。お見積もりのご依頼は無料です。
下記の送信欄よりお気軽にお問い合わせください。
当製品は受注生産品となっております。
納期は御注文をいただきましてから10日前後のご猶予をお願いいたしております。





配送方法
商品はヤマト運輸株式会社宅配便でお送りさせていただきます。お客様のお近くのヤマト運輸の営業所(営業所止め)での荷物の受け取りも承ります。



納期
受注生産品につきましてはおおよそ2週間前後の御猶予をいただく場合がございます。お問い合わせください。



返品について
お届けしました商品に不具合がございましたら7日以内に弊社にご連絡もしくはご返送ください。送料等は、当店にて負担いたします。着払いでご返送ください。
なお、大型商品や数量の多い場合、受注生産品のご返品につきましては別途ご相談とさせていただきます。





商品のお問い合わせ先はこちら。
株式会社 LIBERO (リベロ)
〒937-0811 富山県魚津市三田3507-2
TEL:0765-24-2816
FAX:0765-24-2793
post@anzen-mail.com





個人情報の取り扱いについて。
お名前、住所、メールアドレス、内容などプライバシーに関連するものは差し出し人の許可なく外部へは漏らしたり転用したりするような事はございません。






商品のお問い合わせはこちら
商品のお問い合わせはこちらをクリックしてください。





詳細な商品説明のホームページとお問い合わせはこちらをクリックしてください
詳細な商品説明のホームページとお問い合わせはこちらをクリックしてください。





お問い合わせメールアドレス
post@anzen-mail.com
※直接上のメールアドレスにお問い合わせをされる方は商品名をメール本文にご記入ください。

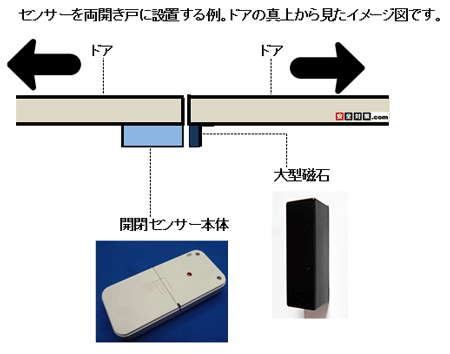

両開きスライドドアに無線式閉め忘れ確認ドアセンサー設置する例

業務用の大型冷蔵庫、大型冷凍庫の扉の接着面に段差のあるため、扉を閉めてもセンサー本体と磁石が密着しない場合。



両開きスライドドアに無線式閉め忘れ確認ドアセンサー設置する例



磁力の強い専用の大型マグネットを使用すると、少し段差や隙間があってもセンサーに磁力が届きます。

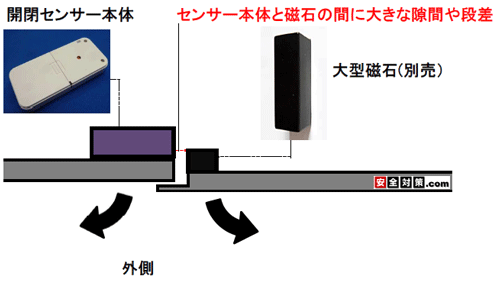

扉を閉めてもセンサー本体と磁石が密着しない場合

業務用の大型冷蔵庫、大型冷凍庫の扉の接着面に段差のあるため、扉を閉めてもセンサー本体と磁石が密着しない場合。



業務用の大型冷蔵庫、大型冷凍庫の扉の接着面に段差のあるため、扉を閉めてもセンサー本体と磁石が密着しない場合



磁力の強い専用の大型マグネットを使用すると、少し段差や隙間があってもセンサーに磁力が届きます。

商品への質問と回答

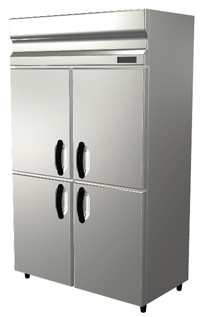

業務用の大型冷蔵庫や大型冷凍庫、薬品保管庫
業務用の大型冷蔵庫、大型冷凍庫に設置をする場合は追加オプション品の大型マグネットのご利用をおすすめしています。
磁力が強く冷蔵庫と扉の間に隙間や段差がある場合におすすめします。



大型マグネット(追加オプション品)
大型磁石表面
サイズ 縦50ミリ×横15ミリ×高さ15ミリ
磁力は最大3センチ先まで届きます。



大型磁石裏面の接着用両面テープ
大型マグネットの裏面には接着用の両面テープが付いています。



※大型磁石はオプション品ですので単品でのご注文も承ります。





質問 壁の電源部にアラーム音内蔵受信機を設置しようと考えています。取り付け工事が簡単になるようにアラーム音内蔵受信機の電源(AC100Vを端子台方式にできないですか?
アラーム音内蔵受信機の電源部分を端子台方式へ改造する事は可能です。改造費用が若干かかります。ご相談ください。





質問 ドアの閉め忘れを何分後かに離れた場所から確認できるようにしたい。
本製品で可能です。ご注意点ですが、本製品はマイコンを使った簡易タイマーを使っておりますので分単位の設定になりますと、数秒間の誤差が出る場合がございます。





質問 受信機にブザーリセットスイッチを追加できますか?
ブザー音の停止スイッチを追加する事は可能です。ボタンは自動復帰型の押しボタンとなります。
ドアの開放時間が連続して無線受信機(警報機)でブザー音が鳴り始めます。

受信機の面面のブザーリセットスイッチを押すと一旦ブザーは停止します。

無線式閉め忘れ確認ドアセンサーのついたドアを閉めます。

再度センサーの付けられたドアを開けて、一定時間が経過してもブザー内蔵無線受信機がドアが閉まった無線信号を受信しない時は、受信機で再びアラーム音が鳴りはじめます。





質問 タイマー作動型閉め忘れ防止センサーのタイマーを可変式にできませんか?
タイマーの部品を変える事で可能になりました。タイマー時間の設定と変更は、予め受信機に内蔵された可変式タイマーで設定する仕様となります。
以下のような分かり易いタイマーが内蔵されます。
可変式タイマー回路



数字の下にボタンが有りまして、ボタンを押す事で数値を変えてタイマー時間を設定変更いたします。パソコンやスマホなどのツールは必要ありません。
設定幅は1秒間〜999秒の間で1秒間単位で設定出来ます。
可変式タイマーを組み込みますと改造費用が別途かかります。受信機のケースも一回り大きいものに変更となります。
費用はご相談ください。お見積もりをさせていただきます。





質問 両面テープで固定する閉め忘れ確認ドアセンサーははがれ落ちることはありませんか?
閉め忘れ確認ドアセンサーに付属する両面テープはたいへん強力な工業用を使っております。接着面が凹凸の無い平たい面でしたら、長期間経過しても接がれ落ちる事はほとんどありません。





質問 センサーの電波はパソコンやタブレット端末で使用される2.4GHz帯、5.0GHz帯に影響を及ぼすことはありませんか?
本製品は315.5MH帯の周波数を使っておりますので干渉を起こすことはありません。





2箇所同時に閉め忘れ確認のアラーム音を鳴らすことができますか?





狭い研究室内で一人作業中の社員が動けなくなった時の監視に利用できませんか?





閉め忘れ防止センサー受信機にパトランプを接続できますか?





受信機に外部接点端子をつけることはできますか?







無線信号の通信距離について。
本製品の電波の届く距離は平均10m〜15m内が基本となります。ただし、電波の届く距離は、設置される建物の材質や構造、間取りによって変化します。
一般に、鉄筋コンクリート構造(RC構造)の建物は通信距離が木造一軒家や窓サッシやドアが樹脂や木材の建物より短くなります。



また、無線受信機、警報機を金属ラックや大型家電の近くに置いた場合も通信距離が短くなります。受信感度が悪い場合は無線受信機、警報機の向きを変えたり、位置数m程を変えてお試しください。また、機器類はコードレス電話機やルーター、モデムから50センチ以上離して設置してください。
